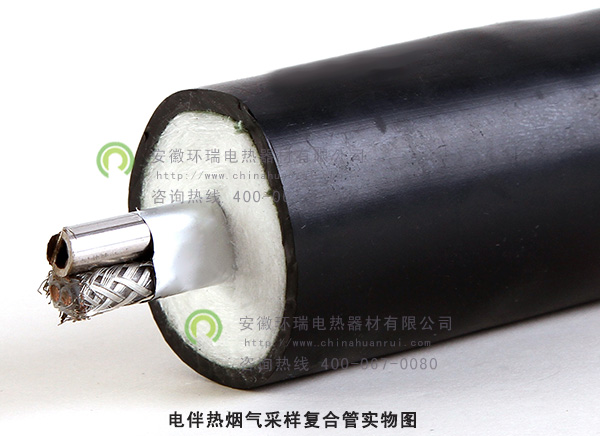

电伴热采用复合管是烟气在线监测系统（抽取式）的一个部件，目的是保持从烟囱中抽取烟气送到烟气预处理器过程中的烟气温度，防止由于结露，引起烟气成分的改变，使分析测量的数据产生偏差。取样采样复合管中的取样导管可以选用不同的材质，如PFA、FEP、PTFE，或不锈钢管。电伴热带可以选用自限温伴热带或恒功率电伴热带，另外还可以添加补偿导线、电源线等。

一、电气指标

1.自限温低温伴热带功率15-35W/m（10℃时的功率），中温伴热带40-60W/m，高温伴热带50-70W/m，恒功率电伴热带10-50W/m。

2.额定电压：220V，380V

3.连续加热长度＜100m，＞100m需特殊工艺处理。

4.配备断路器 电流值30A   若复合管长度≥15m时，应配备自限温伴热带专用自动限流器HY01—B—220／35--100型（可另外提供）。

5.伴热带系统一个回路 。

二、热工指标

1.在－20℃环境温度，15m／s风速情况下，管内保持温度40～120℃。

2.采样管可耐各种酸、碱介质腐蚀，耐压强度1.0Mpa不泄漏（常温状态下）。

3.采样管可在＜200℃温度下长期工作。

三、安装指标

1.复合管的小曲率半径0.5m。

2.连续安装长度150m。

3.安装温度－10℃（在－30℃～－40℃时采取适当措施）。

4.固定距离：垂直方向5m，水平方向2m。

注：施工时严禁扭曲及地面拖行，管头护套只允许在安装接点时拆开。

四、温控安装说明：

温控器、固态继电器、PT100探头、请按说明书接线，PT100探头预埋方法：把伴热管线从加热导线接线处往上1.5米处割开一小口，把部分保温棉取出，然后把探头放在加热导线旁，再把取出的保温棉埋进小口处，用电工胶布封口（注意：请小心开口，勿损坏管芯与导线），安装结束后，高度温控器需进入温控器程序，第二组进行调试：按说明书把PT100值及固态继电器设置匹配好；然后设置所需温度即可。

五、需遵循的安装程序

由于伴热采样复合管中自限温伴热带和恒功率电伴热带的特性，对于伴热带的选用安装则不详尽。经过数年的工程实践，诸多人为因素导致破坏。因此我们认为：前期工作对设计图与工程实况要进行核对是非常重要的。

安装前的准备工作

1．对耐腐伴热采样复合管施工前复查，保证运输过程中无损伤

2．工程设计与工程实际情况进行核对，例如工程所在地气象资料：年极端低温温度、环境的湿度、风速等。（沿海地区还要考虑盐雾影响）；

3.对自限温伴热带、恒功率电伴热带、采样导压管进行检测（检测完毕后要用热缩性套管进行封闭）。

4.设计的配电容量是否满足自限温伴热带和恒功率伴热带的要求，其中自限温伴热带具有PTC特性，开关选择适合大小的配电容量。

六、安装注意事项：

施工时严禁扭曲及地面拖行，管头护套只允许在安装接点时拆开。

a.要将伴热带的尾端封闭好，防止伴热带两线芯短路，使伴热带损毁。

b.伴热带的屏蔽层必须接地，以防引起触电事故。

c.接电源的一端要使用我公司专用的中间接线盒或电源接线盒，避免事故。

d.配电开关安装漏电保护器。
