电伴热采样复合管电气指标和温控安装说明介绍

文章出处:责任编辑:查看手机网址
扫一扫!电伴热采样复合管电气指标和温控安装说明介绍扫一扫!
人气:-发表时间:2017-09-08 15:09【

电伴热采样复合管是在线烟气检测系统一个重要的组成部件,它可以保证气体的连续正确的采集,使得数据分析测量的准确,避免出现误差,根据需要伴热采样复合管中取样导管可以选择不同的材质,例如PFA、FEP、PTFE,或不锈钢管。里面伴热带也可以根据需要选择自限温伴热带和恒功率电伴热带等,下面简要介绍一下电伴热采样复合管的电气指标和温控安装说明。

一、电气指标

1.自限温低温伴热带功率15-35W/m(10℃时的功率),中温伴热带40-60W/m,高温伴热带50-70W/m,恒功率电伴热带10-50W/m。

2.额定电压:220V,380V

3.连续加热长度<100m,>100m需特殊工艺处理。

4.配备断路器 电流值30A   若复合管长度≥15m时,应配备自限温伴热带专用自动限流器。

5.伴热带系统一个回路。

二、热工指标

1.在-20℃环境温度,15m/s风速情况下,管内保持温度40~120℃。

2.采样管可耐各种酸、碱介质腐蚀,耐压强度1.0Mpa不泄漏(常温状态下)。

3.采样管可在<200℃温度下长期工作。

三、安装指标

1.复合管的小曲率半径0.5m。

2.连续安装长度150m。

3.安装温度-10℃(在-30℃~-40℃时采取适当措施)。

4.小固定距离:垂直方向5m,水平方向2m。

注:施工时严禁扭曲及地面拖行,管头护套只允许在安装接点时拆开。

四、温控安装说明:

温控器、固态继电器、PT100探头、请按说明书接线,PT100探头预埋方法:把伴热管线从加热导线接线处往上1.5米处割开一小口,把部分保温棉取出,然后把探头放在加热导线旁,再把取出的保温棉埋进小口处,用电工胶布封口(注意:请小心开口,勿损坏管芯与导线),安装结束后,高度温控器需进入温控器程序,第二组进行调试:按说明书把PT100值及固态继电器设置匹配好;然后设置所需温度即可。

五、需遵循的安装程序

由于伴热采样复合管中自限温伴热带和恒功率电伴热带的特性,对于伴热带的选用安装则不详尽。经过数年的工程实践,诸多人为因素导致破坏。因此我们认为:前期工作对设计图与工程实况要进行核对是非常重要的。

安装前的准备工作:

1.对耐腐伴热采样复合管施工前复查,保证运输过程中无损伤

2.工程设计与工程实际情况进行核对,例如工程所在地气象资料:年极端低温温度、环境的湿度、风速等。(沿海地区还要考虑盐雾影响);

3.对自限温伴热带、恒功率电伴热带、采样导压管进行检测(检测完毕后要用热缩性套管进行封闭)。

4.设计的配电容量是否满足自限温伴热带和恒功率电伴热带的要求,其中自限温伴热带具有PTC特性,启动电流较大,通常被设计者、使用者疏忽。在工程中已多次发现,开关选择适合大小的配电容量。

六、安装注意事项:

施工时严禁扭曲及地面拖行,管头护套只允许在安装接点时拆开。

a.要将伴热带的尾端封闭好,防止伴热带两线芯短路,使伴热带损毁。

b.伴热带的屏蔽层必须接地,以防引起触电事故。

c.接电源的一端要使用专用的中间接线盒或电源接线盒,避免事故隐患。

d.配电开关安装漏电保护器。

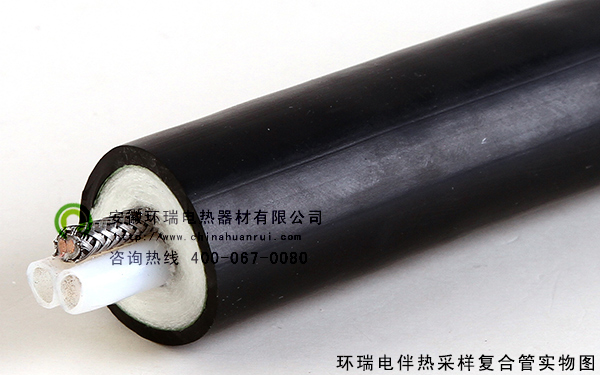

环瑞电伴热采样复合管实物图

点击图片——进入产品
